TREK OCLV ATB met gescheurde achterbrug
Onderstaande trek had een scheur over bijna de gehele lengte van de achterbrug. Deze is waarschijnlijk ontstaan door een opspringende steen o.i.d. De foto’s geven in grote lijn de verschillende fasen weer
Feedback klant, Thomas den Otter: Gisteren de Trek maar eens goed uitgetest. Het frame is netjes heel gebleven geen enkel probleem! Hartstikke bedankt voor de service door middel van foto’s/goede afspraken/kwaliteitswerk! groet,

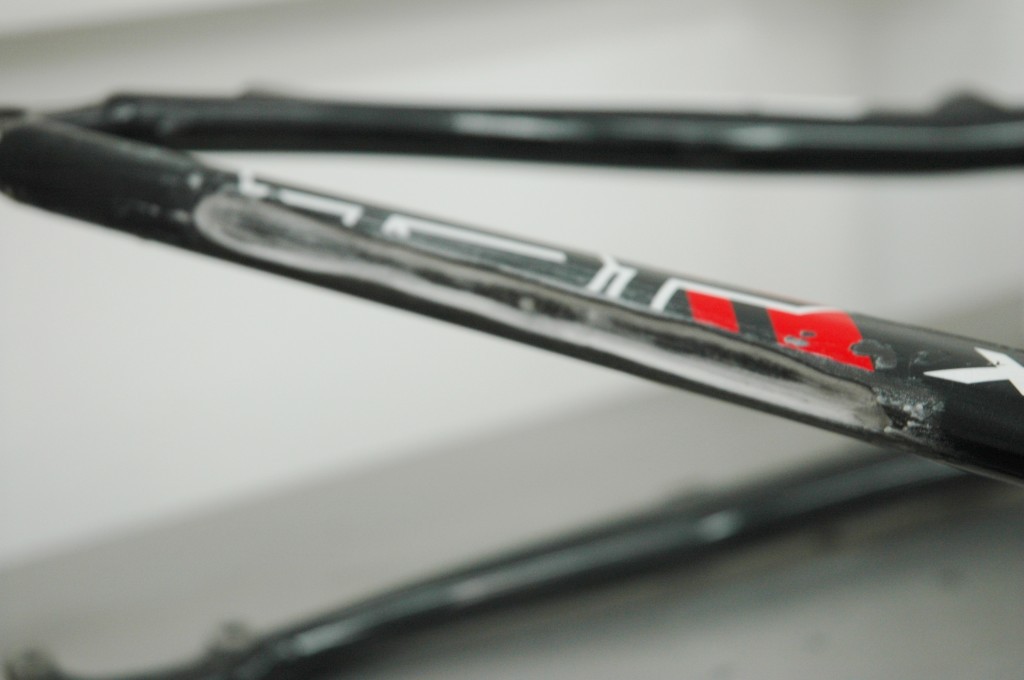

1: heftige schade aan de achterbrug.
De scheur na het weg schuren van de zwakke plekken is groter dan in eerste instantie gedacht.

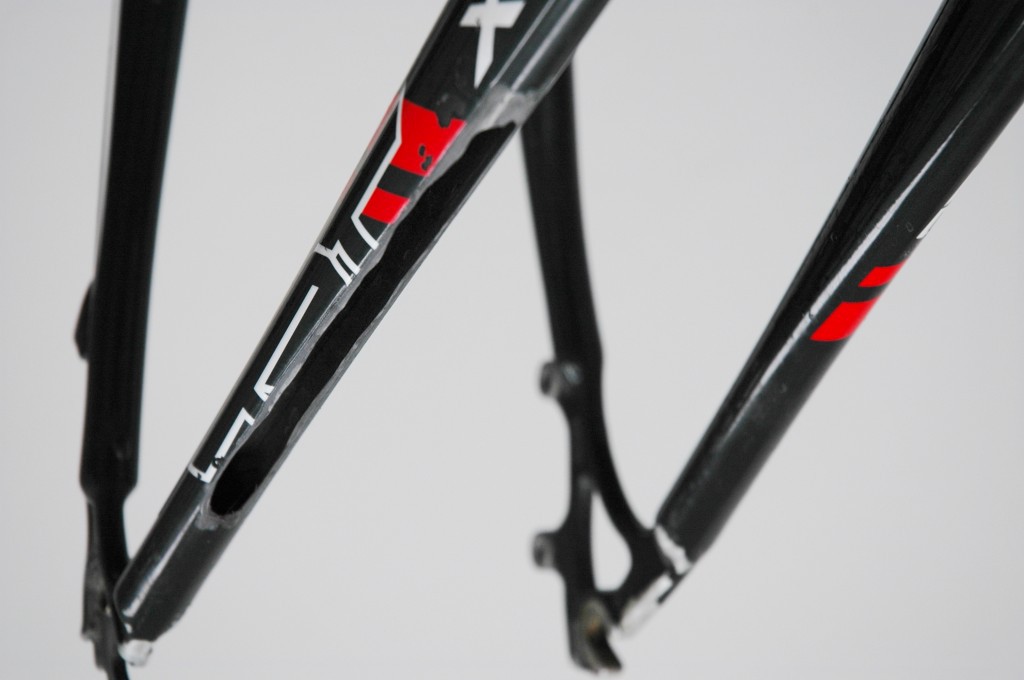

2: carbon plaatje in de buis.
Een op maat gemaakt carbon plaatje wordt erin bevestigd als extra stevigheid.

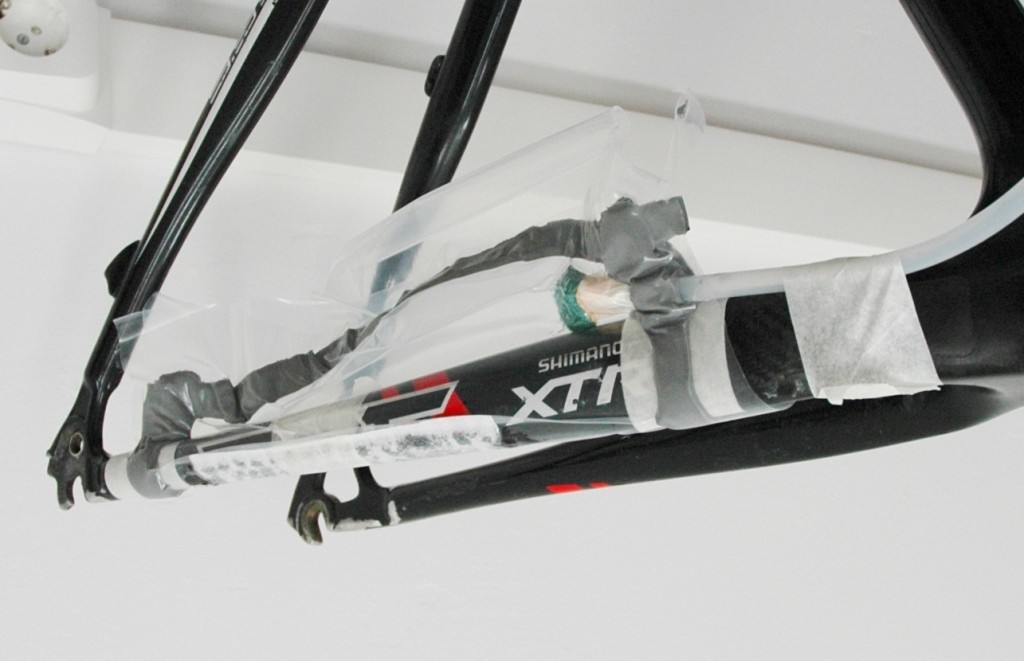

3: het vacuümproces.
Tijdens verschillende stappen wordt er onder vacuümdruk laag-voor-laag UD carbon aangebracht.

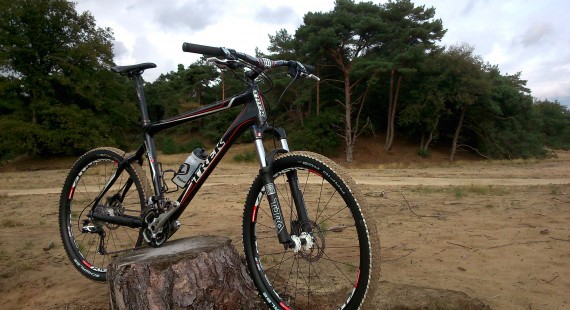

4: opnieuw gespoten.
Als laatste wordt de achterbrug weer gespoten voor een onzichtbaar resultaat.
