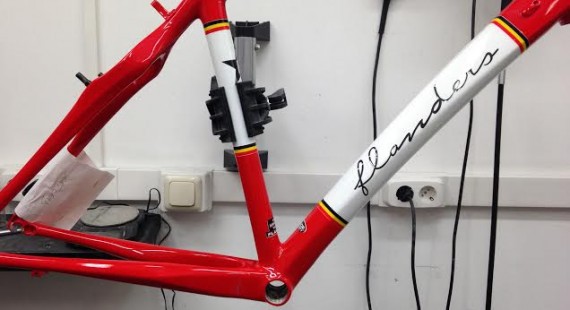

Flanders frame met schade aan de schuine buis
Het Flanders frame op de foto hiernaast had een scheur in de schuine buis bij de bidonnokken.
Op de eerste foto is de schade goed zichtbaar nadat de lak en alle zwakke vezels zijn weg geschuurd.
Op de tweede foto zie je het interne carbon plaatje wat als basis dient voor de verdere carbon opbouw.
De derde foto geeft deze carbon opbouw weer. Dit gebeurt altijd onder vacuüm in meerdere sessies.
Op de laatste foto het eindresultaat na het lakken. Onzichtbaar, sterk en betrouwbaar!

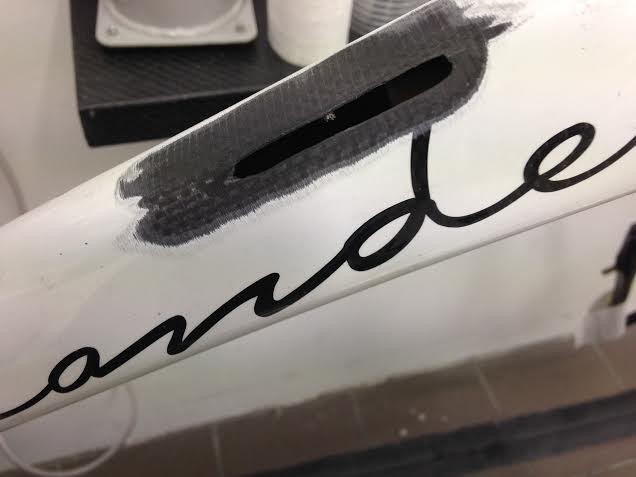

Foto 1: Flanders frame met flinke schade aan de schuine buis, na het wegschuren van de verzwakte vezels
De schade aan de schuine buis leek in eerste instantie op een haarscheur. Maar vanwege délaminatie door de impact bleek het toch een flink gat te zijn.

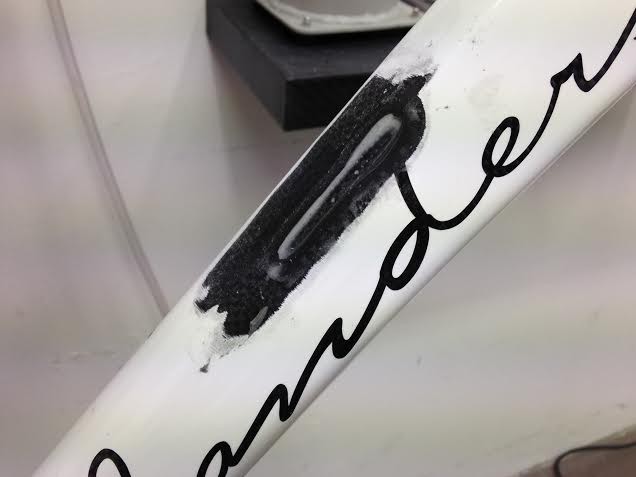

Foto 2: Flanders frame met inwendig nieuw carbon plaatje
Door eerst het frame aan de binnenzijde te versterken met een op maat gemaakt carbon plaatje, kan de reparatie onzichtbaar, en toch zeer sterk uitgevoerd worden.

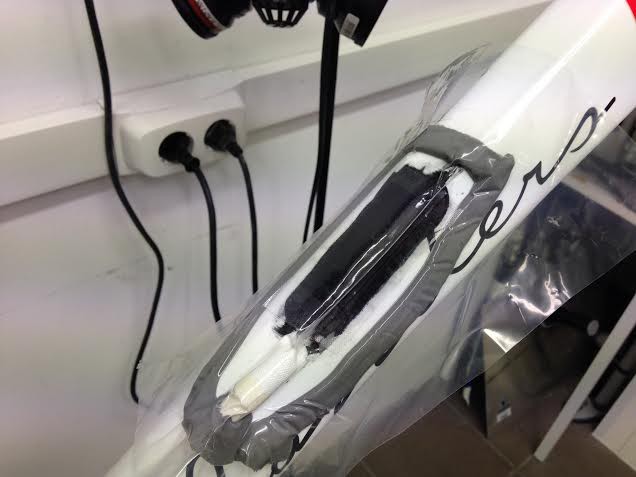

Foto 3: Flanders frame onder vacuum
Het flanders frame wordt vervolgens met carbon opgebouwd. Dit gebeurd door carbon vezels onder vacuumdruk aan te brengen.

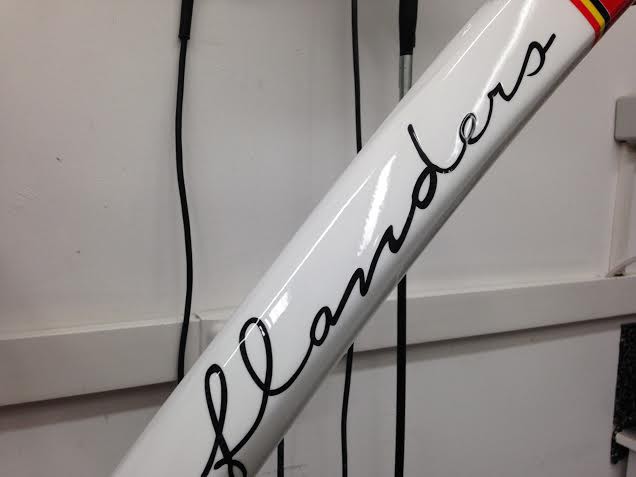

Foto 4: Flanders frame na lakken
nadat de reparatie is uitgevoerd is het opnieuw gelakt. Het resultaat is dat de reparatie niet meer zichtbaar is.
