Feld raceframe met gat in de bovenbuis

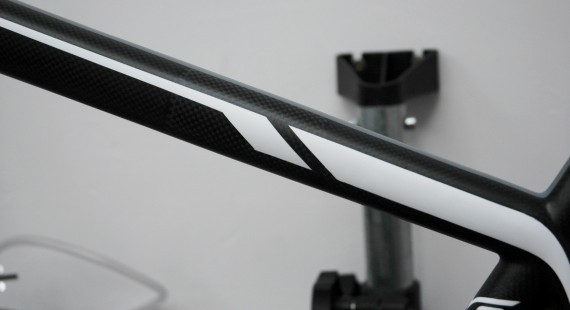

Dit Feld frame heeft een veelvoorkomende schade: een gat in de bovenbuis. Deze schade is prima te herstellen waarbij de sterkte en stijfheid van het frame gegarandeerd wordt. De foto hiernaast toont het eindresultaat nadat het frame bij de spuiter is geweest.
de foto’s hieronder laten in grote stappen het proces zien;
foto 1: het frame is hier al geschuurd en het “op maat” gemaakte carbon plaatje is in de buis bevestigd.
foto 2: onder vacuum wordt er in verschillende fasen nieuwe lagen carbon aangebracht. hierbij wordt altijd rekening gehouden het het originele carbon waaruit het frame is vervaardigd en de vezeloriëntatie van het carbon.
Foto 3: de laatste laag carbon is ook hetzelfde als het origineel waardoor het frame na het spuiten er weer super uitziet.
Feedback klant: He Jeroen, het Feld frame rijdt weer als vanouds en niemand ziet dat het frame gerepareerd is. Nogmaals bedankt! Groet Ferry. ( Ferry rijdt wedstrijden bij de amateurs-A en heeft het afgelopen seizoen gekoerst op zijn gerepareerde Feld)

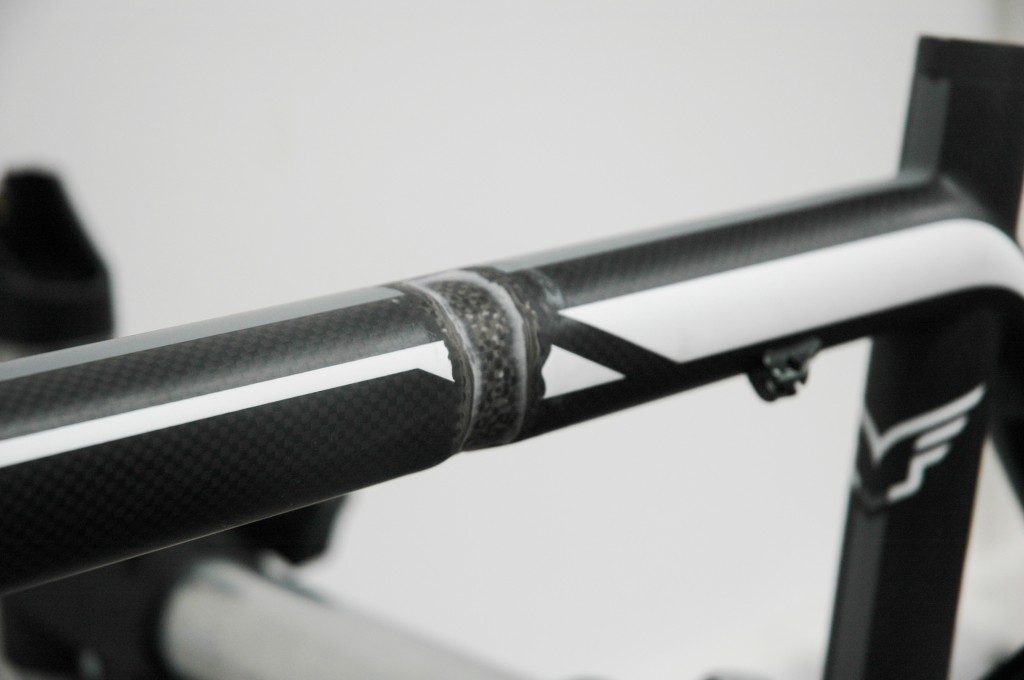

1: Feld bovenbuis met inwendig carbon plaatje bij carbon herstel
De schade is open geschuurd en de buis is inwendig versterkt met carbon.

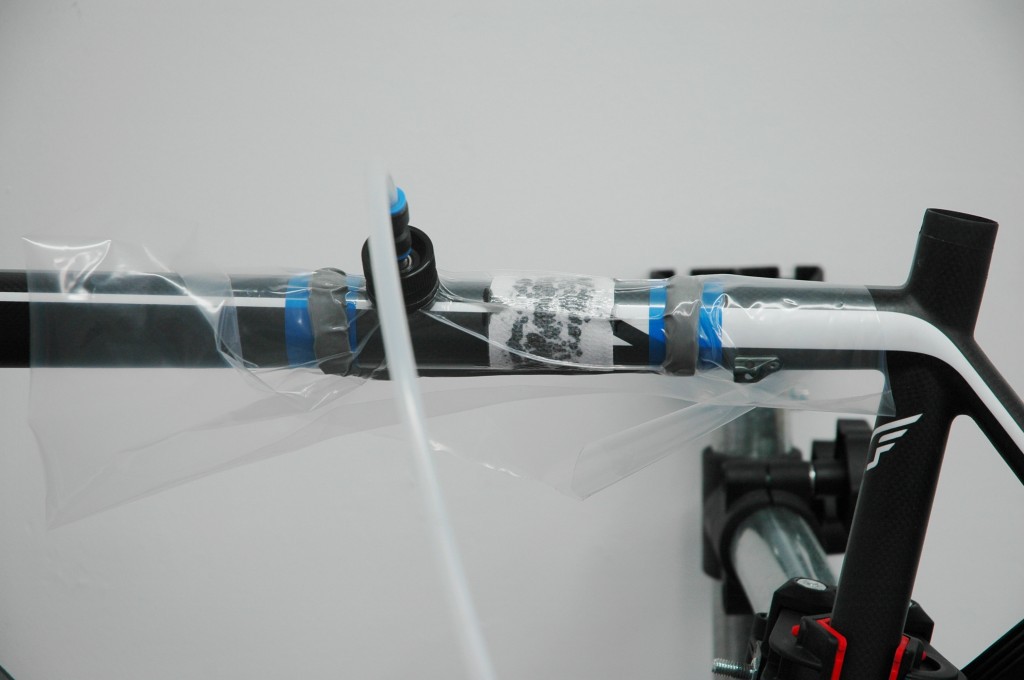

2: Feld bovenbuis onder vacuüm bij carbon herstel
Nieuwe lagen carbon worden onder vacuüm aangebracht waarbij de vezeloriëntatie exact wordt gekopieerd van het origineel.

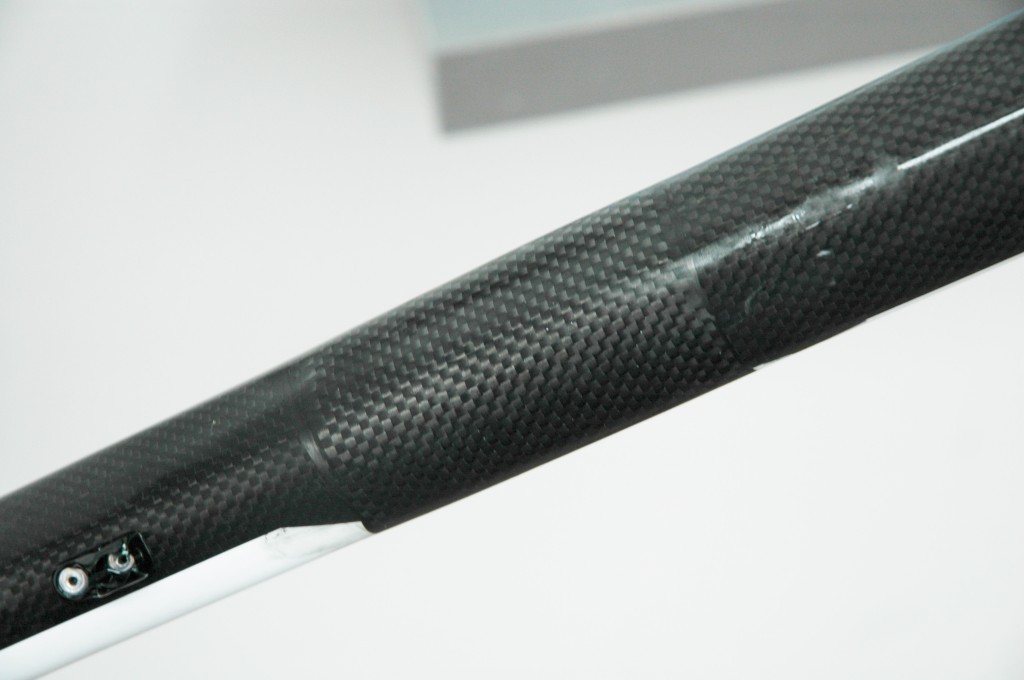

3: Feld bovenbuis, de laatste optische laag.
De laatste laag carbon is vierkant geweven carbon net als het origineel. Hierdoor is de reparatie na het spuiten goed gecamoufleerd.
