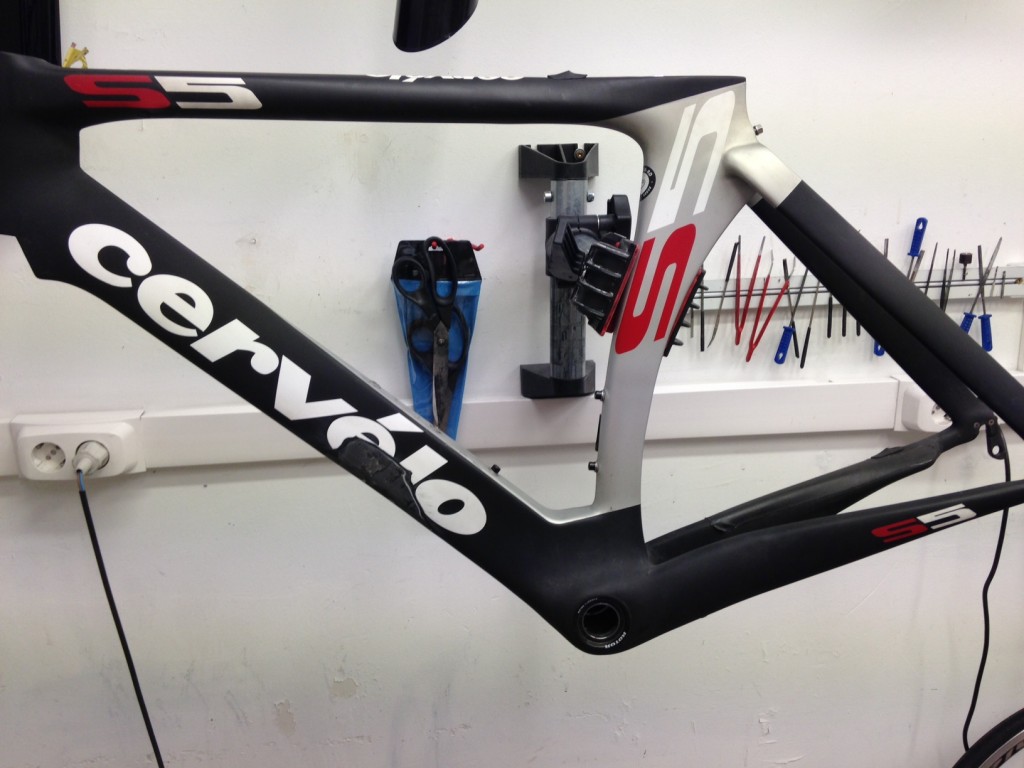

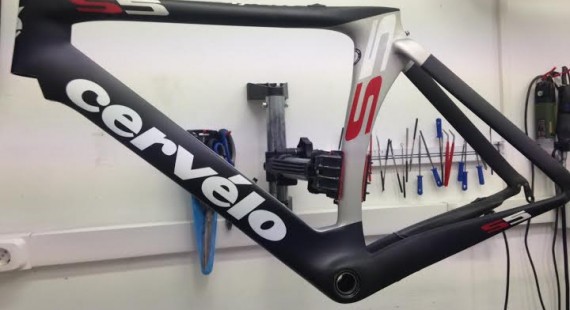

De prachtige Cervélo S5 op de foto hiernaast had een flinke schade aan de schuine buis. De foto hiernaast is het eindresultaat na de carbon reparatie en het spuiten van de reparatieplek.

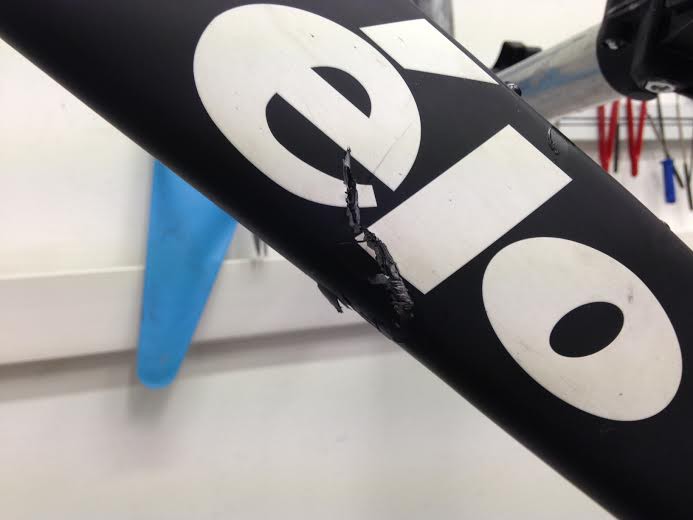

Op de eerste foto hieronder zie je de schade zoals de Cervélo bij Carbonherstel aangeleverd werd. De schade is op het oog nog redelijk beperkt. Er is altijd meer schade dan op het oog te zien is. Dit komt door de délaminatie van de onderlinge carbonlagen welke veroorzaakt wordt door de impact van de crash.

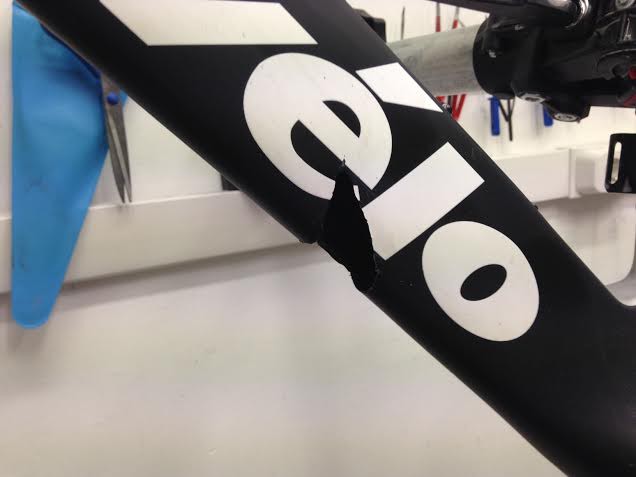

Op de volgende foto is de daadwerkelijke schade zichtbaar na het verwijderen van de gedélamineerde carbon lagen.

Op de derde foto is het interne carbon plaatje zichtbaar welke speciaal op maat en in de juiste vorm is gemaakt om aan de binnenzijde van het frame te bevestigen. Dit plaatje carbon vormt de basis waar de reparatie verder op uitgevoerd kan worden. Daarnaast zorgt dit plaatje van ongeveer 3 gram voor extra stevigheid van de reparatie.

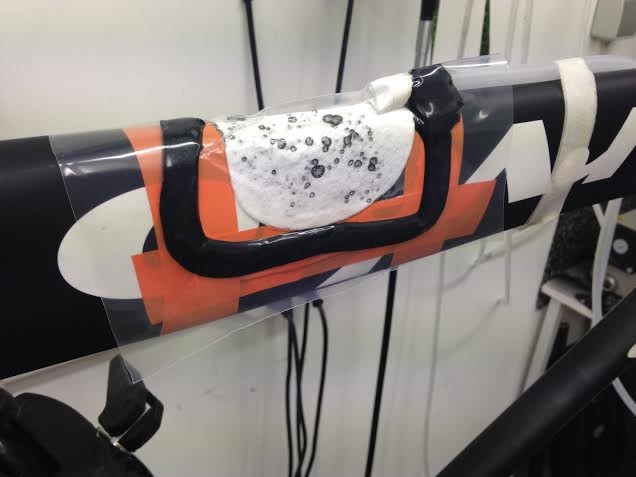

De vierde foto geeft het vacuüm proces weer. Door middel van vacuüm druk worden de nieuwe carbonlagen weer opgebouwd. Hierbij wordt gebruik gemaakt van dezelfde carbon weefsels als bij het origineel en wordt de vezel oriëntatie van het origineel gekopieerd.

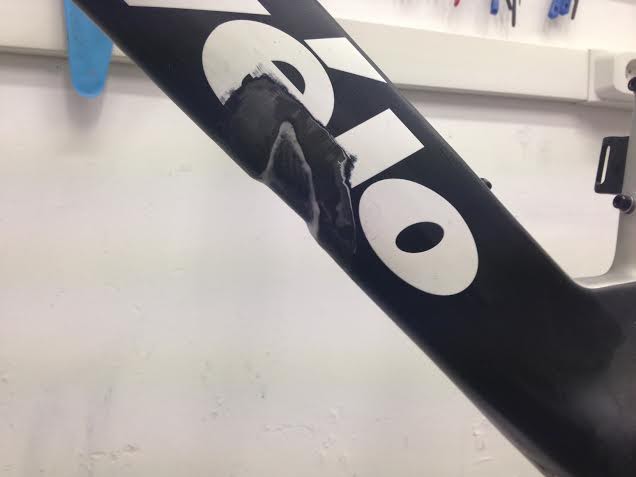

Op de volgende foto is de reparatie klaar, maar nog zichtbaar. De spuiter gaat vervolgens aan het werk om de Cervélo weer in originele staat te herstellen.

Ook deze Cervélo carbon reparatie is weer betrouwbaar, sterk en onzichtbaar uitgevoerd bij Carbonherstel.

Cervélo S5 schade nadat alle gedélamineerde carbonlagen verwijderd zijn.
De daadwerkelijke schade nadat de gedélamineerde carbonlagen verwijderd zijn.
