Cervelo raceframe met gat in de achtervork

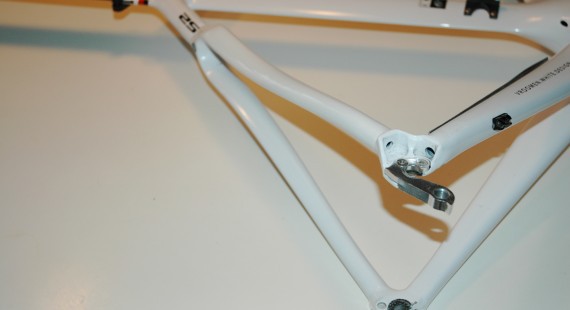

Deze Cervelo was beschadigd doordat de derailleur in het achterwiel was geslagen en daarna een omhoog tegen de achtervork is aan geklapt. in onderstaande foto’s zie je grofweg de vier reparatiestappen. Deze stappen vormen samen met de carbon lay-up, de toegepaste epoxy en de warmte techniek, de basis van een sterke reparatie. De foto hiernaast toont het eindresultaat.

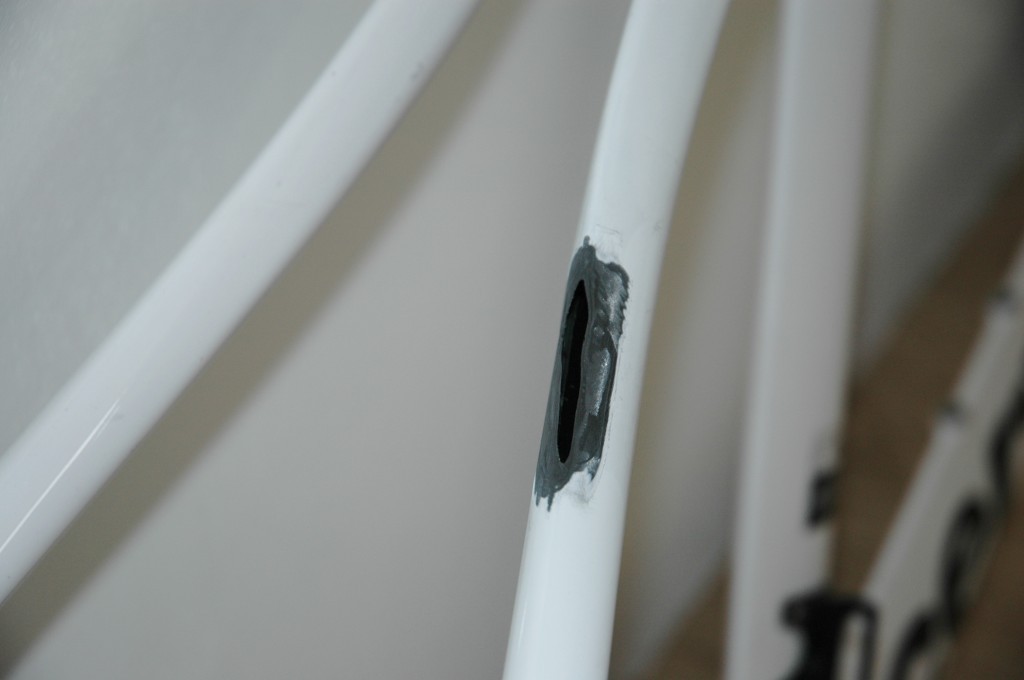

1: De schade aan de achtervork van de Cervelo.
Door de inslag van een derailleur ontstaat er al snel een flink gat.

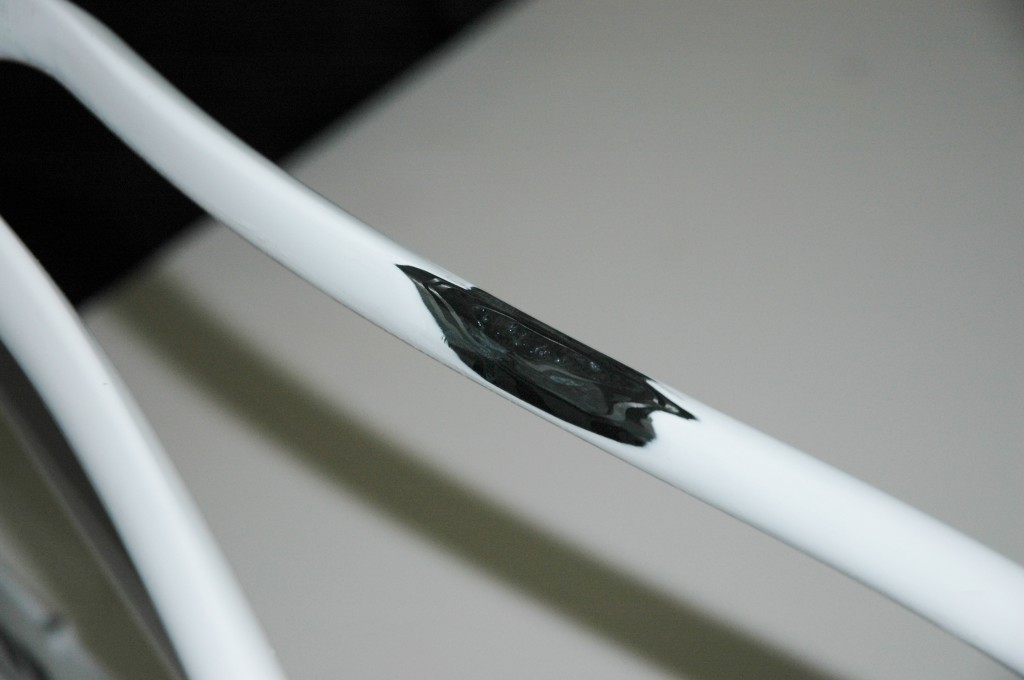

2: Het interne plaatje aan de binnenzijde van de vork.
De binnenzijde is extra stevig gemaakt met een intern carbon plaatje.

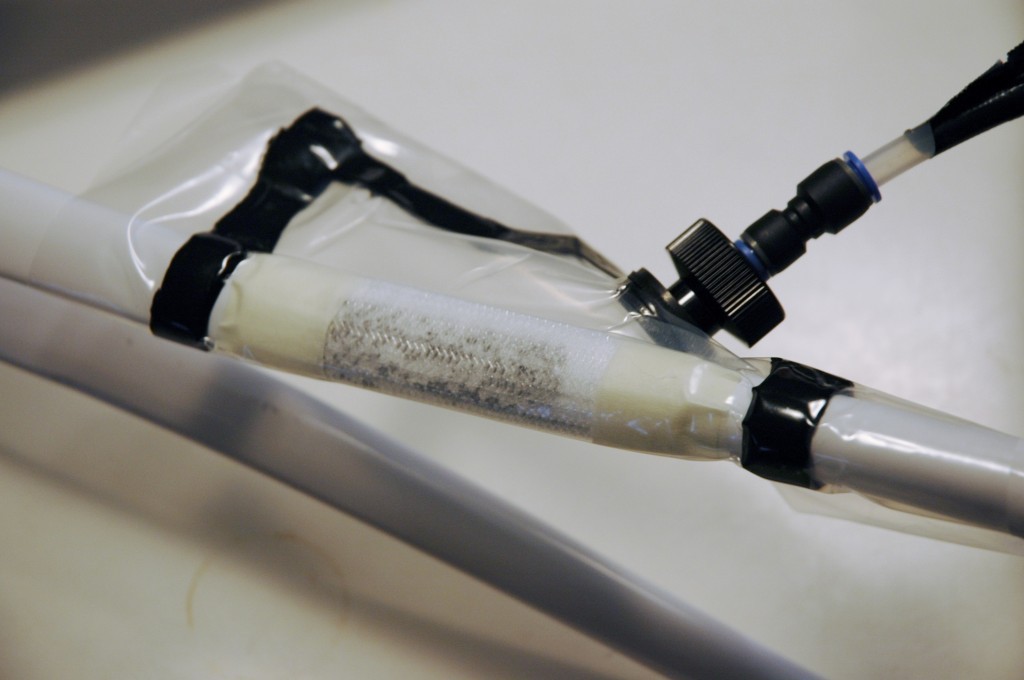

3; Onder vacuüm worden nieuwe lagen carbon aangebracht.
De nieuwe lagen worden in meerdere sessies onder vacuümdruk aangebracht voor optimale stekte.
